なぜ外壁にひび割れができるのか？

外壁のひび割れが生じる基本的な仕組み

外壁にひび割れが現れるのは、素材と塗膜が外的要因に対して伸縮や移動を繰り返すためです。素材ごとに熱膨張率や吸水性が異なり、昼夜や季節で温度や湿度が変動すると外壁に応力が蓄積します。

塗膜は最初に応力を受け止めるが、塗膜が劣化するとクラックが表面化して下地に伝わりやすくなります。

外壁は複数の層で構成され、下地の動きが上塗りに伝わると塗膜表面にヘアクラックが発生しやすくなります。

下地がセメント系やボード系、金属など材質差があると動きの差が大きくなり、接合部や開口部の角で集中応力が生じます。そうしたストレス集中が繰り返されるうちに、幅の広い割れや貫通する亀裂に発展します。

塗膜表面の小さなひび割れは見た目の問題で終わる場合もありますが、ひび割れから雨水が入り込むと内部の下地や胴縁、金属部材が劣化します。

水が凍結・融解を繰り返す地域や海風による塩分誘導がある場合は進行が早くなり、早期に対処していないと補修範囲が広がることになります。

環境要因と構造的要因が生む具体的な原因

外壁のひび割れは環境負荷によるものと構造的挙動によるものが重なって発生します。環境では温度差や日射、降雨、凍結、塩害などが続くことで素材が伸縮し、塗膜やシーリングに繰り返し負担をかけます。

構造的には地盤沈下や建物のせん断、開口部周りの剛性差が原因となり、部分的な動きがひび割れを誘発します。

施工や材料選定の誤りも見逃せません。下地処理不足や下塗りの不適合、シーリング材の種類ミスマッチは初期からひび割れの温床になります。

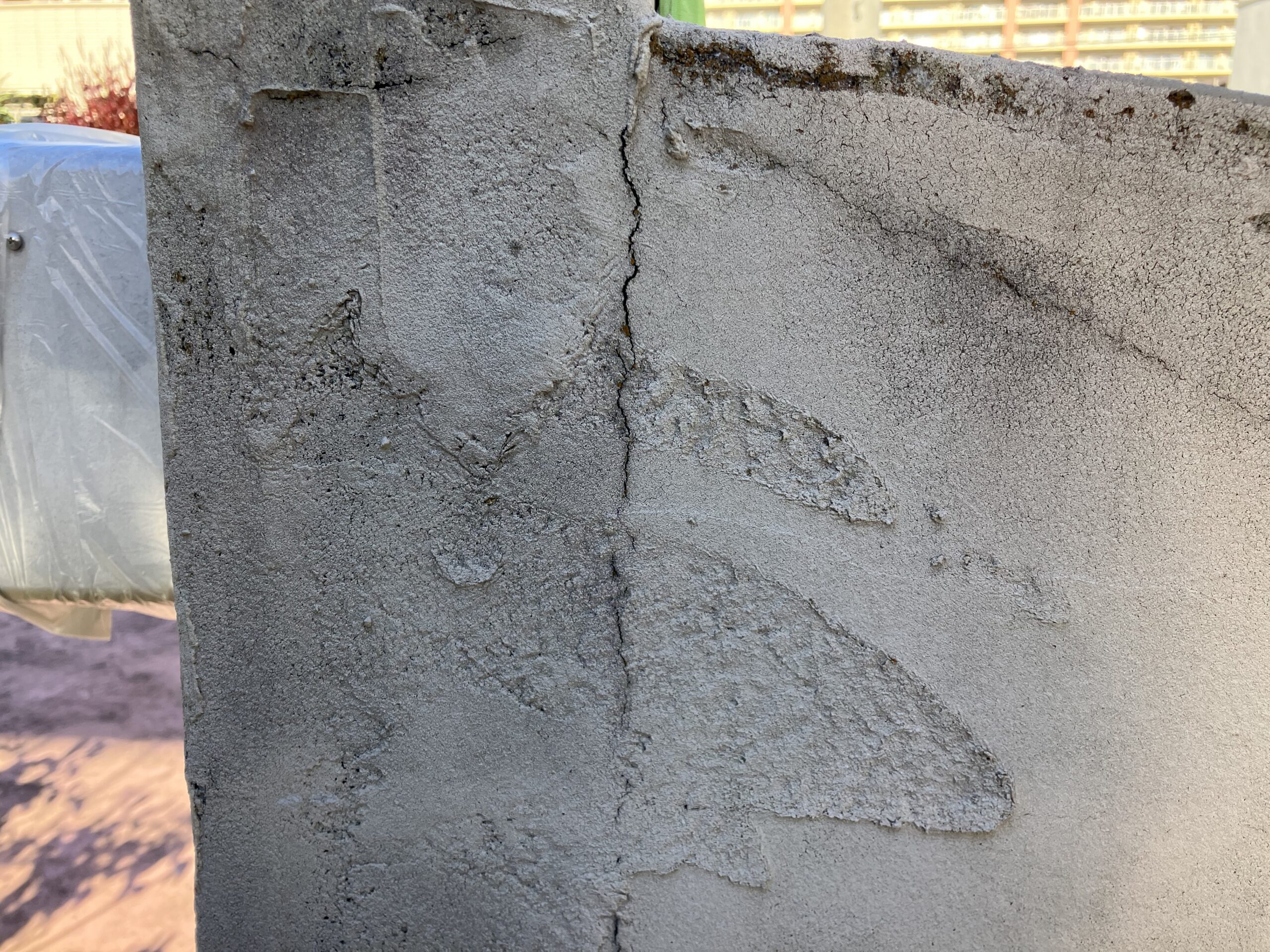

たとえばモルタル外壁では乾燥収縮や下地の固定不足で幅の小さな亀裂が出やすく、サイディングでは目地やビス周りが弱点になります。環境・構造・施工の三つが絡むと修繕が複雑になるため、原因を切り分けて対応を考えましょう。

下は代表的なひび割れの種類と見られる材質、対応の目安をまとめます。表を参考にして現場の様子と照らし合わせ、どのタイプかを判別すると対応が進めやすくなります。表の内容は現場での判断を助ける一般的な目安として活用しましょう。

ひび割れの見分け方と補修のタイミング

ひび割れをどう見分けるかは幅、長さ、位置、進行の有無で判断します。幅は目安として0.3ミリ未満はヘアクラック寄り、0.3〜3ミリは補修を検討、3ミリ以上や貫通するものは構造的な検査を考えましょう。

位置はコーナーや開口部の周辺、バルコニー下、基礎近傍が要注意です。生じ方が斜めに拡がる、段差が出る、内部から湿気がある場合は早めに専門家に相談しましょう。

簡易チェックは写真で記録を残し、定期的に同じ箇所を観察することです。季節や天候で変化することがあるため、雨後や乾燥期に差が出るかを確認すると進行速度が分かります。

幅の測定には定規やマイクロメーター、スケール付きの写真的記録を併用すると後の判断がしやすくなります。

補修は原因と素材に合わせて手を入れると長持ちします。ヘアクラックは充填処理と再塗装で見た目を保ち、シーリング劣化は打ち替えで止めると効果が出ます。

構造由来の割れは診断と補強を組み合わせて対処し、部分的な張替えが早期の再発を防ぎます。メンテ周期は素材で変わるため、状態に応じて1〜3年ごとの点検を続けると安心感が高まります。

どのひび割れを部分補修で対処できるのか？

ヘアクラックや浅いひび割れの見極め

表面に細かく入るヘアクラックは、塗膜の収縮や下地の微小な動きで生じることが多く、指先で触れても段差がほとんど感じられないのが特徴です。

映える白っぽい線や網目状のひび割れが目立つ場合もあり、外観上は気になるものの構造的な危険度は低いことが多いです。経年で塗膜が硬化すると目立ちやすくなりますが、深さが浅ければ部分補修で見た目を戻せます。

部分補修の判断は幅と深さで分けるとわかりやすく、一般的には幅が0.3ミリ以下で浅いものは塗膜や表面処理で対処できます。幅が0.3〜1.0ミリ程度なら状況によりシーリングや微細充填と上塗りで対応可能です。

幅や割れ方だけでなく、周囲の浮きや雨水の浸入、割れの進行速度も合わせて確認しましょう。

現場でのチェックは写真と寸法の記録を忘れずに取り、経過観察を行うと安心です。目に見える範囲だけで判断せず、クラッキングの長さや広がり、近くのサッシ廻りやコーナーの状態も確認します。

表面の汚れや旧塗膜の浮きがある場合は清掃と下地処理を丁寧に行い、薄い割れなら微弾性の下塗りやフィラーで平滑にしてから仕上げ塗装に進みましょう。

構造クラックと部分補修の限界

基礎や構造部に関連するひび割れは動的に変化することが多く、単純な充填や塗装で誤魔化すと再発や悪化を招きます。

幅が1ミリを超えるもの、つながりが深く断面で段差があるもの、建物全体の歪みや扉の開閉に支障が出ている場合は、専門的な診断が必要です。表面的に見えていても内部で鉄筋の腐食や剥離が進んでいることがあるため慎重に扱いましょう。

部分補修に向かないケースは、割れが進行中で原因が取り除けていない場合や、荷重移動による継続的な変位が見られる場合です。そのような場合は割れの原因を特定し、構造補強や下地の補修を先に行う必要があります。部分補修だけで済ませると再施工の手間や費用が増えることが多い点を押さえましょう。

診断は目視だけでなく打音や赤外線、必要に応じてコアボーリングや鉄筋探査で裏付けを取ると精度が上がります。補修プランは診断結果に合わせて段階的に決め、まず原因に対処してから仕上げに入る順序を守ると長持ちします。外注する場合は報告書と写真で経過を残すと後々の判断が楽になります。

補修方法と施工のポイント

浅いひび割れは清掃→プライマー→フィラーで段差を埋め、乾燥後に上塗りを行う流れが基本です。塵や油分が残ると接着不良になるため、エアーブローや溶剤拭きで下地を整えます。

幅のある割れはV溝カットでクラックを掘り広げてから充填材を入れると密着が良くなります。表面の仕上がりに差が出やすい箇所は養生を丁寧に取り、塗料の種類と希釈を指定通りに揃えましょう。

エポキシ注入は深い割れや構造補修が必要な場合に有効で、注入前の乾燥と圧入管理が品質を左右します。動きのある目地には弾性シール材を使い、可動幅に応じた変形追従性を持つ材料を選ぶことが大切です。

施工後は規定の養生時間を守り、低温時や高湿度下では硬化が遅れる点を見越して工程を組むと良いです。

下表は代表的なひび割れと幅の目安、それぞれの推奨補修方法と主な材料をまとめたものです。現場の条件や施工環境で選択が変わるので、表を基準に現場の状態に合わせた手順を組み立てましょう。

ひび割れの補修をDIYで行うべきか、専門業者に依頼すべきか？

DIYで対応できるひび割れとその範囲

浅いヘアクラックや塗膜の表面にとどまる小さなひび割れは、DIYで対処できることが多いです。

適切な下地処理、プライマーの使用、充填材や弾性シーリングの使い分けができれば、見た目の改善と防水性の回復が期待できます。作業は平滑な下地づくりが鍵になり、汚れや古い塗膜をしっかり落とすことが重要になります。

一方で、幅が広いひび割れや、触ると内部で空洞感がある場合は注意が必要です。

表面だけの処置で済ませると、数年後に再発や雨漏りに至るリスクが高くなります。脚立や高所作業、電動工具の取り扱いもあるため、安全対策を丁寧に行うことが第一になります。

DIYでコストを抑えつつ満足度を得るコツは、範囲を限定することと、使う材料を見極めることです。

小さなクラックには接着性の高いエポキシ系やウレタン系の補修材を選び、塗り替えの際は下地用プライマーを忘れないようにします。施工後は変化を定期的にチェックして、再処理のタイミングを逃さないことが大切になります。

専門業者に依頼するメリットと費用目安

構造に関わるひび割れや、下地材そのものが劣化しているケースは専門業者に任せたほうが安心感が高いです。

専門家はクラックの深さや原因を診断し、必要に応じてクラック補強工や注入工法、下地交換などを提案します。診断を含めた施工は再発防止につながり、中長期で見ると費用対効果が高くなることが多いです。

業者選びでは、診断方法や補修履歴を確認することを意識しましょう。見積もりが複数出る場合は、工程と使用材料の違いを比べると判断がしやすくなります。

保証やアフターフォローの有無も確認ポイントになり、施工後のメンテナンス計画まで提示してくれる業者は信頼性が高いと考えましょう。

以下の表は、ひび割れの種類ごとの目安とDIY可否、専門業者に依頼した際の費用感をまとめたものです。実際の金額は規模や地域、材料によって変わるため、参考値としてお使いください。

判断の基準と実際の進め方の手順

まずは目で見て確認し、触れてみることから始めましょう。クラックの幅、長さ、周辺の剥がれや変色の有無を記録して、写真を撮っておくと後で判断がしやすくなります。雨の日の前後で変化がないか観察すると、進行の早さが把握できて判断材料になります。

簡単なチェックで表面的なものと判断できれば、養生・清掃・プライマー塗布・充填・上塗りという一連の手順で補修を進めます。作業中は埃や湿気に注意し、メーカーの使用説明に沿って乾燥時間を守ることが仕上がりに直結します。広範囲や構造的な懸念がある場合は、早めに専門業者に相談して診断してもらいましょう。

最終的な判断は、コストとリスクのバランスで決めると分かりやすいです。見た目の改善だけで良ければDIYで十分なことが多く、雨漏りや構造への影響が疑われる場合は業者に任せると安心感が高まります。記録を残しておくことで将来的なメンテナンス計画が立てやすくなります。

まとめ

外壁に生じるひび割れの本質は、素材と塗膜が外的環境と構造的挙動に対して伸縮や移動を繰り返すことで応力が蓄積される点にあります。

素材ごとに熱膨張率や吸水性が異なるため、日々の温度差や季節変化、降雨・乾燥のサイクルが繰り返されると、塗膜と下地の間にずれや引張・圧縮応力が生じます。

塗膜は当初、外的負荷を受け止めて保護機能を果たしますが、経年で硬化や劣化が進むと追従性を失い、表面にヘアクラックが現れやすくなります。

下地が複層構成である場合、セメント系やボード系、金属等の材質差が動きの差を拡大し、開口部やコーナー、目地周りに局所的な応力集中を作り出します。

また海風による塩害や凍結融解の繰返しは浸入した水分を介して下地や胴縁、金属部材の劣化を促進し、表面に現れるクラックが内部損傷へとつながる点も忘れてはなりません。

したがって、ひび割れは単独の現象ではなく、環境負荷・素材特性・構造挙動・施工履歴が重なり合って生じる複合現象であると理解することが重要です。

代表からの一言

最後に、私たち職人の役目は見た目を直すだけでなく、その先の安心を作ることだと心得ています。原因を取り除くことを優先し、必要なら診断→補強→下地処理→仕上げの順序を守る段階的な工事計画を提案します。

施工後も写真と報告書で経過を残し、素材に応じた点検サイクルを一緒に決めることで再発を抑え、長期的な費用対効果を高められるはずです。

お客様の家と家族を守る責任は重いですが、その信頼に応えるために謙虚に学び続け、感謝の気持ちを行動で返していきます。気になる箇所があれば早めに声をかけてください。安全と安心を第一に、真摯に対応します。

外壁塗装・屋根塗装でお困りの方はお気軽にどうぞ♪

吉井亀吉からのアドバイス

オイラぁ吉井亀吉だ。この記事、しっかり読んだぞ…外壁のひび割れが素材と塗膜の伸縮や動きの差で起きるって点や、熱膨張・吸水性・塩害・凍結で進行が早まる説明は分かりやすい。

0.3mmや1mm、3mmといった幅の目安や写真で経過を残す実務的な助言、打音や赤外線、コアボーリングによる裏付けの重要性も現場目線で納得できる。

補修は下地処理と材料選びが肝心で、ヘアクラックは充填と再塗装、深い割れはエポキシ注入や下地交換が必要になる話も的確や。DIYで済ませる範囲と専門診断の境目を明示してあるから、定期点検と記録を続けることを忘れんようにな、頼んだぞ。
